渦旋制冷管

簡要描述：概述 渦流管制冷是一種借助渦流管的作用使高速氣流產生漩渦分離出冷、熱兩股氣流，利用冷氣流而獲得制冷方法。 制冷管由噴嘴、渦流室、分離孔板、管子和控制閥組成。渦流室居...

  • 更新時間：2023-09-01 08:47
  • 訪  問  量：
詳細介紹
    概述
      渦流管制冷是一種借助渦流管的作用使高速氣流產生漩渦分離出冷、熱兩股氣流，利用冷氣流而獲得制冷方法。
制冷管由噴嘴、渦流室、分離孔板、管子和控制閥組成。渦流室居中，將管子分為冷、熱兩端。噴嘴沿渦流室切向布置，即引導高壓氣流切線方向進入渦流室。孔板在渦流室與冷管子之間，熱端管子出口處安裝了控制閥。
    工作原理

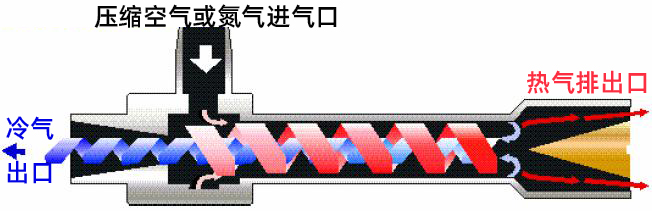

      如下圖：壓縮空氣噴射進渦流管后，氣流以高達每分鐘一百萬轉的高速度旋轉著流向熱氣端，一部 分氣流通過控制閥流出，剩余的氣流被阻擋后，在原氣流內圈以同樣的轉速反向旋轉并流向冷氣端。此過程中，兩股氣流發生熱交換，內環氣流（藍色部分）溫度變得很低，從冷氣端流出，外環氣流（紅色部分）溫度變得很高，直接泄掉。渦流管熱氣端出氣比例越高，則渦流管冷氣端氣流的溫度就越低，流量也相應減少。

    ZAOL型渦流管優勢：
      ZAOL型渦流管整體材質為不銹鋼，其內部核心部件――渦流發生器的材質為黃銅，同類產品普遍采用的都是塑膠材料，密封O型圈材質為viton 氟橡膠，而非普遍采用的標準丁腈橡膠 page 4 of 7Buna-N，產品使用壽命更長，性能也更穩定。特別是在高溫應用環境下，這種特殊材質所帶來的 優勢更加明顯，產品壽命一般都長達 10 年以上。

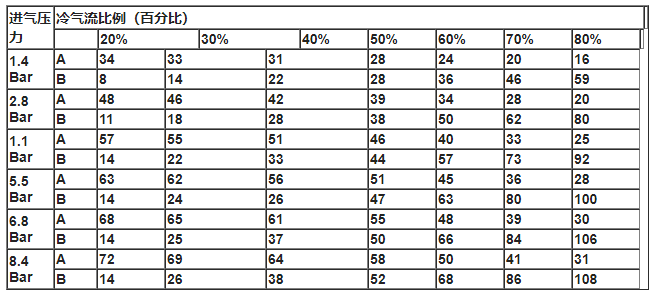

    性能參數


A：冷氣端氣流溫度降低值（攝氏度） B：熱氣端氣流溫度升高值（攝氏度）


型號選擇（如沒有特別注明，常規提供50025型渦流管）


    ※說明：
    SLPM：標準升/分鐘，SCFM：標準立方英尺/分鐘， 標準升與標準立方英尺是指空氣在常溫常壓下的狀態， 即以上所示耗氣量 是指被折算為空氣被壓縮前的體積大小。
    50000H 系列渦流管可適用于絕大多數工業降溫的應用場合，冷氣流流量為50%以上，一般設定冷氣流的溫度為 0℃ ～ 5 ℃，冷氣流流量為總進氣量 的 70％。對于某些需要更低溫度的應用，如實驗室的冷卻，電子線路板測 試，人工造雪等，可選用50000C 系列渦旋管，冷氣流流量為 50%以下。

    工作壓力要求及參數
      隨著進氣壓力的變化，耗氣量與性能表現也會相應變化，渦流管理想的工作壓力為 0.5MPa （5 公斤）至 1MPa（10 公斤），最低壓力要求為 0.14 MPa（1.4 公斤）。冷氣流的溫度及流量大小可通過調節熱氣端閥門控制。熱氣端出氣比例越高，則冷氣端氣流的溫度就越低，流量也相應減少，一般 H 型渦流管冷氣流量設置為總進氣量的 70％，氣流溫度降低 30 攝氏度，這種情況 下效率最優。C 型渦流管冷氣流量設置為總進氣量的 50％，氣流溫度降低 40 攝氏度以上。

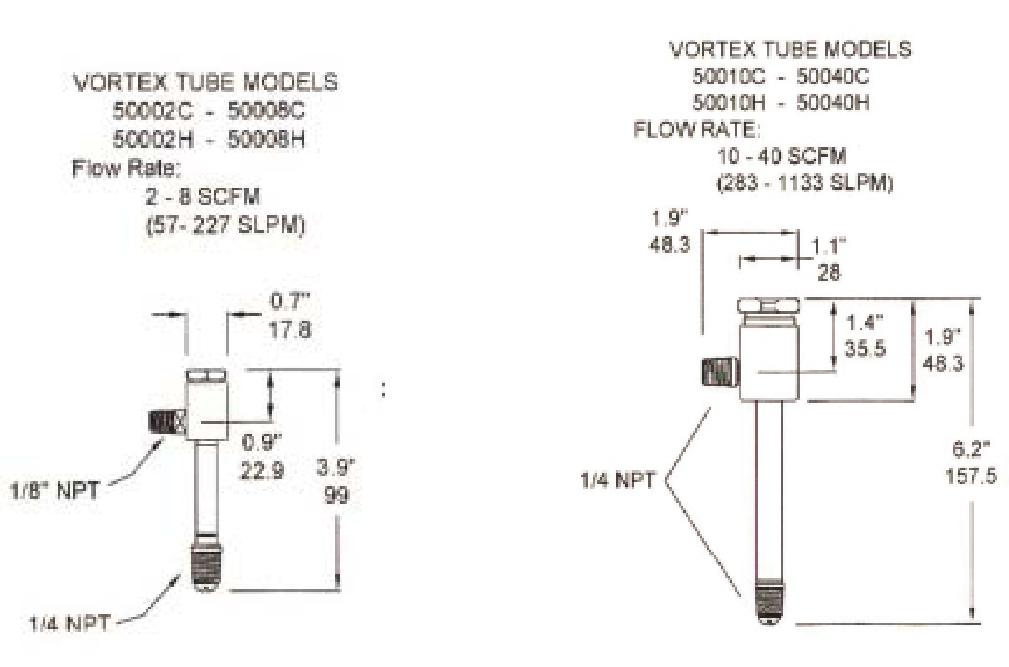

    外形尺寸
